一、概述
隨著城市人口密度日益增加，城市化進程的不斷加速，交通壓力也隨之陡增。地鐵作為城市中大容量的快速交通方式是緩解交通擁堵的重要工具之一。從安全角度講，地鐵具有人流密集、人員復雜、活動物體多等特點，因此我國各大地鐵的車站、車輛段、停車場等都安裝了視頻監控系統，保障人員及運營行車的安全。
目前城市軌道交通的視頻監控主要是車內監控、線路監控、車場監控和站臺視頻監控，最普遍的是站臺監控，其中站臺監控發揮著重要作用。為了保證乘客乘車上下車時的安全。列車司機開車前需要了解站臺上的實時情況，司機通過查看站臺高清監視器畫面、確保安全后開始行車。隨著安防監控技術的高速發展，高清晰和智能化監控也多運用于城市軌道交通，為了確保司機站臺監視器畫面的清晰度，使用可靠的非壓縮高清傳輸設備是非常必要的。
二、方案

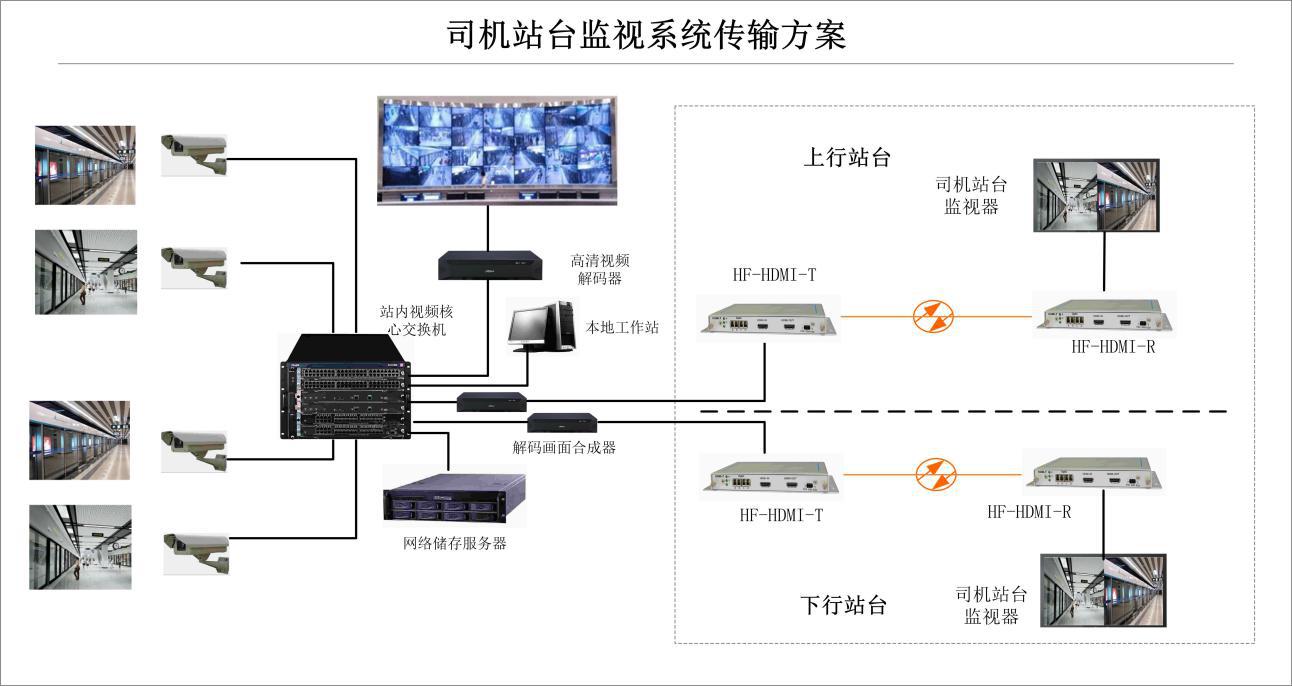

方案示意圖：
方案說明：
?? 上、下行站臺兩端設置的攝像機圖像信號傳輸至站內機房視頻專用核心交換機，經過配置后輸出連接編解碼器、將站臺的視頻圖像合成1路高清畫面后再通過HF-HDMI-1100非壓縮高清傳輸設備至站臺兩側停車位的各1臺25″監視器。25″監視器安裝在墻上。供列車司機監視站臺旅客上下車情況。
方案特點：
全數字、非壓縮、高清光纖傳輸；
支持UXGA1600*1200/WUXGA1920×1200@60Hz支持HDTV1080p 2048*1080@60HZ；
自動識別和配置各種顯示模式；
內置電纜自動均衡器和時鐘重定時功能；
光纖傳輸，抗干擾能力強，克服傳輸距離限制；
工業級，四級電磁兼容防護，模塊化設計使設備可靠靈活；
具有防塵、防鹽霧、防酸霧等性能；
電源、光纖鏈路、數據狀態指示，方便用戶現場操作；
